Настройка аудиосинхронизации на Magewell Pro Convert AES67
Протокол точного времени PTP (Precision Time Protocol) — это стандартизированный протокол IEEE, используемый для синхронизации часов нескольких сетевых устройств. В локальной сети Ethernet PTP может обеспечивать точность до долей микросекунды, что делает его более точным, чем более ранний протокол NTP (Network Time Protocol). Он также позволяет достигать как временной, так и частотной синхронизации при низких затратах на развёртывание и обслуживание. В этом блоге будет рассказано, как настроить профиль PTP на устройстве Pro Convert AES67 от Magewell — многоформатном аудиоконвертере и устройстве захвата IP аудио.
-
Настройка профиля PTP

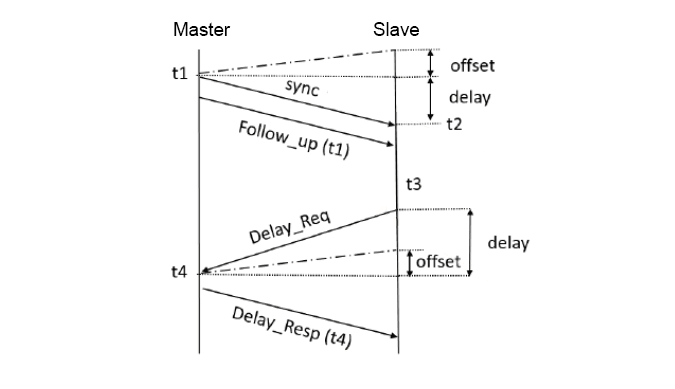

При синхронизации двух устройств одно устройство используется как ведущий тактовый генератор (Master), а другое — как ведомый (Slave). Механизм запрос-ответ с задержкой (включающий отправку синхронизирующих, следящих сообщений, а также сообщений запроса и ответа о задержке) используется для измерения и вычисления смещения часов и сетевой задержки между двумя устройствами. Затем выполняется временная синхронизация путём корректировки локального времени.

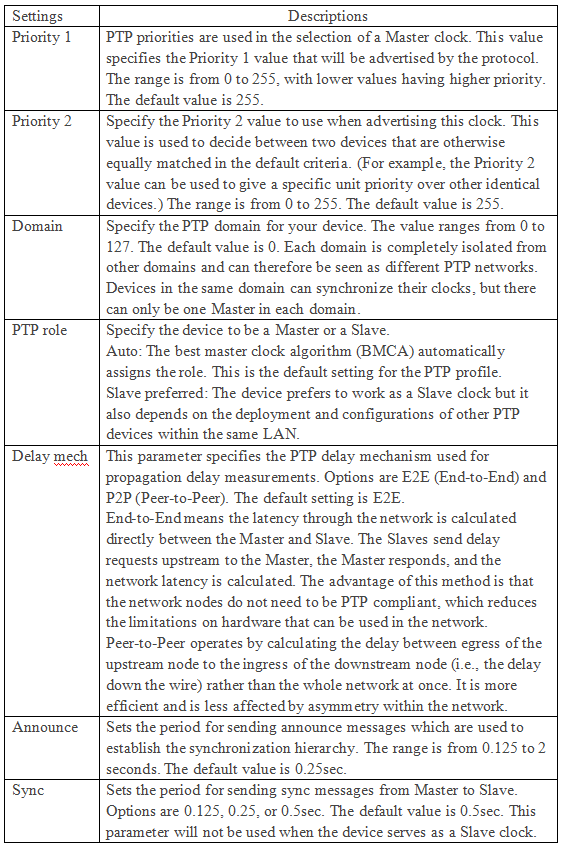

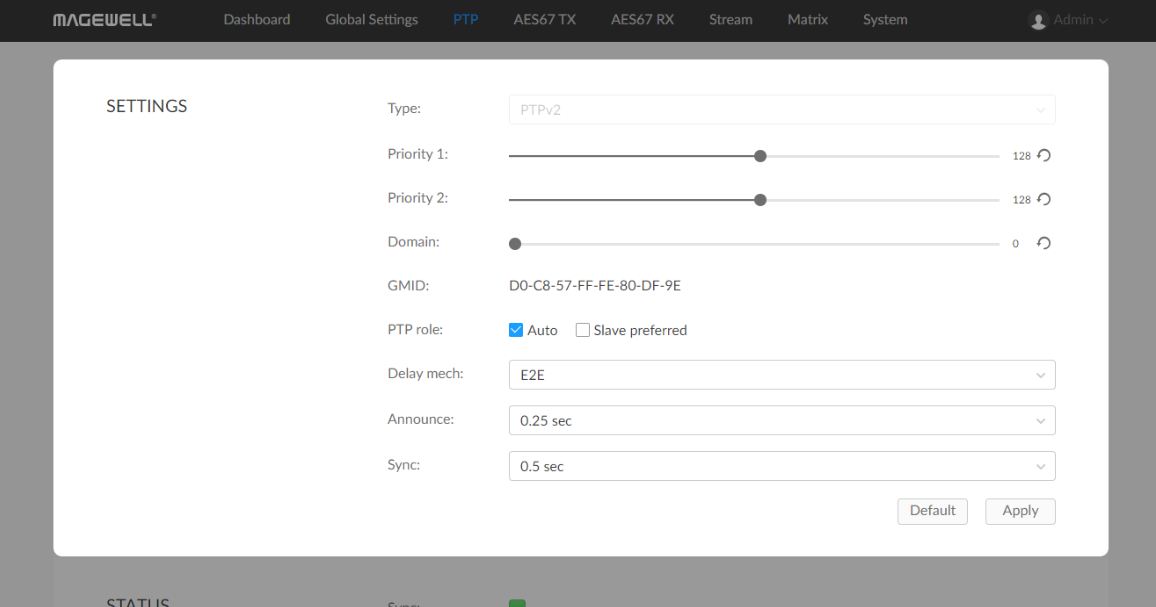

Войдите в веб интерфейс устройства Pro Convert AES67 и нажмите на вкладку «PTP» в верхней панели навигации. Открывшаяся вкладка позволяет отслеживать и изменять текущую конфигурацию PTP. В следующей таблице поясняются настраиваемые параметры PTP:
-

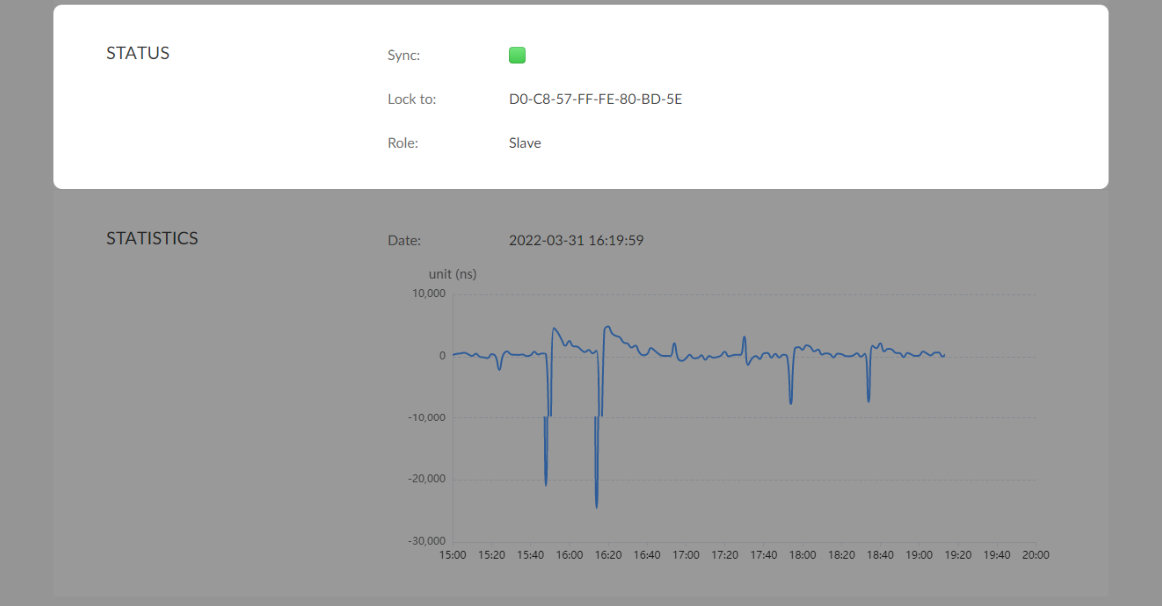

Проверка статуса PTP
Sync: зелёный значок указывает, что устройство синхронизировано с ведущим устройством (Master). Красный цвет означает отсутствие синхронизации. На ведущем устройстве этот значок всегда зелёный.
Lock to: отображает GMID текущего ведущего тактового генератора (master clock).
Role: показывает, является ли ваше устройство в данный момент ведущим (Master) или ведомым (Slave).
-
Просмотр статистики PTP

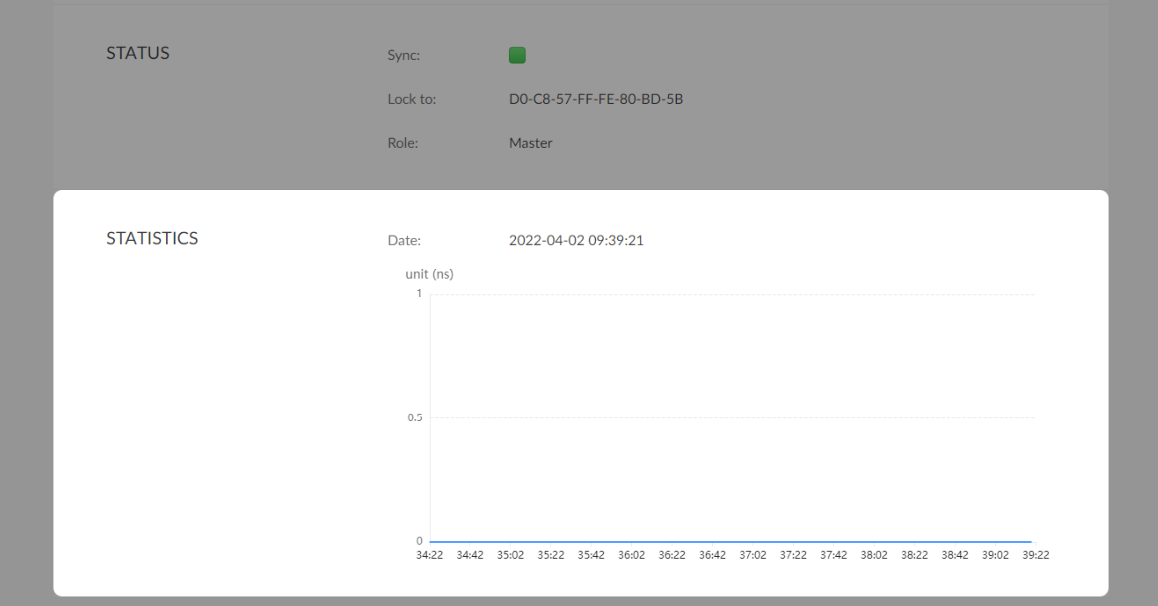

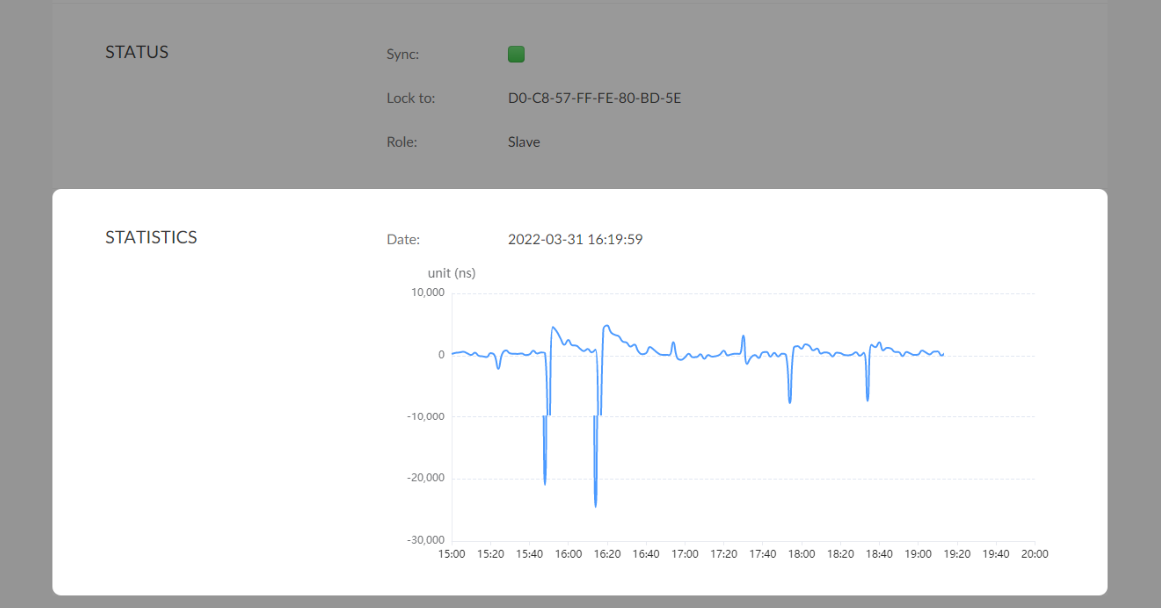

График показывает статистику за последние пять минут. Рисунок 1 показывает типичный график, когда устройство работает в качестве ведущего тактового генератора (Master). Рисунок 2 показывает работу в качестве ведомого (Slave). Если статистика многократно превышает ±2000 нс, возможно, потребуется улучшить производительность локальной сети, чтобы избежать перегрузок.
